Минимальный размер заготовки (ДхШ), мм
|
120x80 |
|
Скорость подачи, м/мин
|
13 |
|
Толщина заготовки, мм
|
10 - 50 |
|
Рабочее давление
|
6,5 бар |
|
Толщина кромки в рулонах, мм
|
0,4-3 |
|
Число и мощность полировальных узлов, кВт
|
2 х 0,18 |
|
Число и мощность фрезерных узлов, кВТ
|
2 х 0,75 |
|
Число и мощность чистовой торцовки, кВт
|
2 х 0,35 |
|
Напряжение питания
|
380 В, 3 фазы |
|
Общая мощность, кВт
|
6,5 |
|
Длина, мм
|
3600 |
|
Ширина, мм
|
780 |
|
Высота, мм
|
1350 |
|
Вес (нетто), кг
? Вес, кг |
860 |
Назначение:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки:
| 1. Клеевой узел | 2. Пресс группа | 3. Узел 2-х моторной торцовки |
.jpg) |
.jpg) |
.jpg) |
| 4. Узел фрезерования свесов | 5. Узел радиусной цикли | 6. Узел полировки |
.jpg)
|
.jpg)
|
.jpg) |
Отличительные особенности:
- Скорость подачи 13 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности:
.jpg)
|
ПАНЕЛЬ УПРАВЛЕНИЯ
|
|

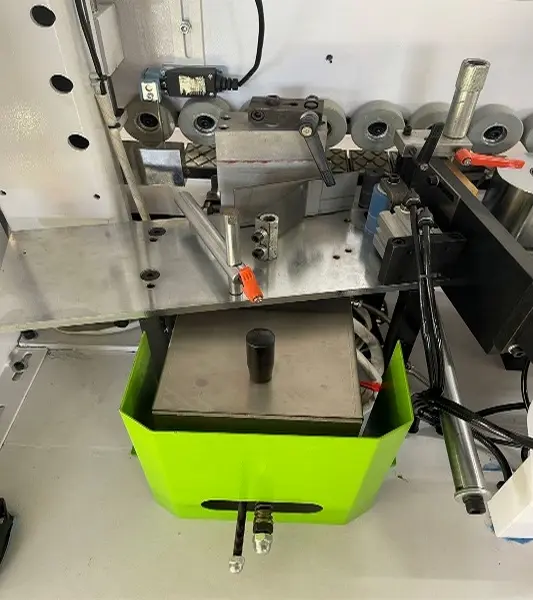

КЛЕЕВОЙ УЗЕЛ
|
.jpg)
|
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и двумя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
.jpg)
|
ТОРЦОВОЧНЫЙ АГРЕГАТ
Два промышленных двигателя 2 x 0,35 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
.jpg)
|
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ
Служит для фрезерования верхних и нижних свесов заготовки. Узел оснащен 2-мя двигателями по 0,75 кВт Перенастройка на толщину кромочного материала с помощью счетчиков. Круглые копиры для абсолютно точного отслеживания материала. Система аспирации эффективно убирает стружку из зоны обработки. |
.jpg)
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
.jpg)
|
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
Полирующий агрегат два двигателя, два полирующих диска 2 х 0,18 кВт. |
.jpg)
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
